SA517 গ্রেড বিএটি একটি উচ্চ-শক্তি, নিভে যাওয়া এবং টেম্পারড অ্যালয় স্টিল প্লেট যা বিশেষভাবে গুরুত্বপূর্ণ শিল্প অ্যাপ্লিকেশনের জন্য তৈরি করা হয়, যা প্রাথমিকভাবে চাপের জাহাজ এবং বয়লার তৈরিতে কাজ করে। দৃঢ়তা এবং ওয়েল্ডেবিলিটির ব্যতিক্রমী সংমিশ্রণের জন্য বিখ্যাত, এই উপাদানটি-উচ্চ চাপ এবং চরম তাপমাত্রার ওঠানামা দ্বারা চিহ্নিত কঠোর পরিচালন পরিবেশ সহ্য করার জন্য উপযুক্ত, যদিও এটি কঠোরভাবে আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (ASME) দ্বারা নির্ধারিত কঠোর মানদণ্ডগুলি মেনে চলে এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করে৷
SA517 গ্রেড B চাপের জাহাজ ইস্পাত রাসায়নিক গঠন %
| গ্রেড | C | Mn | P সর্বোচ্চ | এস সর্বোচ্চ | সি | নি | ক্র | মো | B | V | তি | Z সর্বোচ্চ | Cu সর্বোচ্চ | কো সর্বোচ্চ |
| SA517 গ্রেড বি | 0.15-0.21 | 0.70-1.00 | 0.025 | 0.025 | 0.15-0.35 | - | 0.40-0.65 | 0.15-0.25 | 0.0005-0.005 | 0.03-0.08 | 0.01-0.04 | - | - | - |
SA517 গ্রেড বি চাপ জাহাজ ইস্পাত যান্ত্রিক বৈশিষ্ট্য
| গ্রেড | বেধ (মিমি) | ফলন শক্তি আরeHএমপিএ মিন | প্রসার্য শক্তি Rm MPa | প্রসারণ A% মিনিট | |
| 200 মিমি | 50 মিমি | ||||
| SA517 গ্রেড বি | t 25 এর কম বা সমান | 690 | 795-930 | - | 16 |
| 25﹤t | 620 | 725-930 | - | 14 | |
প্রক্রিয়াকরণ
1. ঢালাই
SA517 গ্রেড B ঢালাইযোগ্য, তবে ASME বিভাগ II পার্ট A এবং বিভাগ VIII প্রয়োজনীয়তাগুলির কঠোরভাবে আনুগত্য প্রয়োজন।
নিম্ন হাইড্রোজেন অনুশীলন: ঠান্ডা ক্র্যাকিং প্রতিরোধ করার জন্য অপরিহার্য।
প্রিহিট/ইন্টারপাস কন্ট্রোল: প্রিহিট তাপমাত্রা যতটা সম্ভব 200 ডিগ্রি ফারেনহাইট (93 ডিগ্রি) এর নিচে না গিয়ে বজায় রাখুন।
ভোগ্য দ্রব্য: উচ্চ প্রসার্য শক্তি মেলে E10018M বা E11018M এর মত ইলেক্ট্রোড ব্যবহার করুন।
পুনরায় গরম করা ক্র্যাকিং: এই গ্রেডটি তাপ-প্রভাবিত অঞ্চলে (HAZ) পোস্ট-ওয়েল্ড হিট ট্রিটমেন্ট (PWHT); মানসিক চাপ কমানোর আগে একজন ওয়েল্ডিং ইঞ্জিনিয়ারের সাথে পরামর্শ করুন।
2. কাটিং এবং মেশিনিং

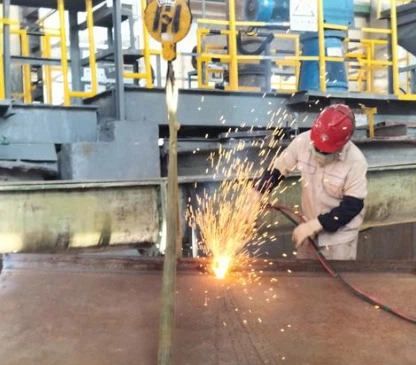

থার্মাল কাটিং: অক্সি-জ্বালানি শিখা কাটা মোটা প্লেটের জন্য আদর্শ। পাতলা অংশগুলির জন্য প্লাজমা বা লেজার কাটা ব্যবহার করা যেতে পারে, তবে কাটা প্রান্তে থাকা শক্ত "তাপ-প্রভাবিত অঞ্চল" থেকে সাবধান থাকুন।
মেশিনিং: সাধারনত স্ট্যান্ডার্ড মাইল্ড স্টিলের চেয়ে কঠিনতার কারণে বেশি কঠিন (প্রশ্ন ও টি অবস্থা)।
তাপ পরিচালনা করতে উচ্চ-লুব্রিসিটি কুল্যান্ট সহ কার্বাইড টুলিং ব্যবহার করুন।
কাজ-কঠিন হওয়া এড়াতে স্থির ফিড এবং গতি বজায় রাখুন।
চূড়ান্ত যন্ত্রের আগে স্ট্রেস উপশম মাত্রিক স্থায়িত্ব উন্নত করতে পারে।
3. গঠন
কোল্ড ফর্মিং: সম্ভব, যদিও উচ্চ ফলন শক্তি (100 ksi) ফাটল এড়াতে স্ট্যান্ডার্ড গ্রেডের তুলনায় উল্লেখযোগ্যভাবে বেশি বল এবং বড় বেন্ড রেডিআই প্রয়োজন।
হট ফর্মিং: যদি উপাদানটি তার টেম্পারিং তাপমাত্রার (সাধারণত 1150 ডিগ্রি ফারেনহাইট / 620 ডিগ্রি) উপরে উত্তপ্ত হয় তবে এটির নির্দিষ্ট যান্ত্রিক বৈশিষ্ট্যগুলি পুনরুদ্ধার করার জন্য এটিকে পুনরায়-নিভিয়ে দিতে হবে এবং মেজাজ করতে হবে।
4. তাপ চিকিত্সা
স্ট্যান্ডার্ড শর্ত: নিভে যাওয়া এবং টেম্পারড হিসাবে সরবরাহ করা হয়।
পরামিতি: কমপক্ষে 1650 ডিগ্রী ফারেনহাইট (900 ডিগ্রী) গরম করা, জল বা তেলে নিভিয়ে ফেলা এবং 1150 ডিগ্রী ফারেনহাইট (620 ডিগ্রী) এর কম নয়।
প্রাথমিক অ্যাপ্লিকেশন

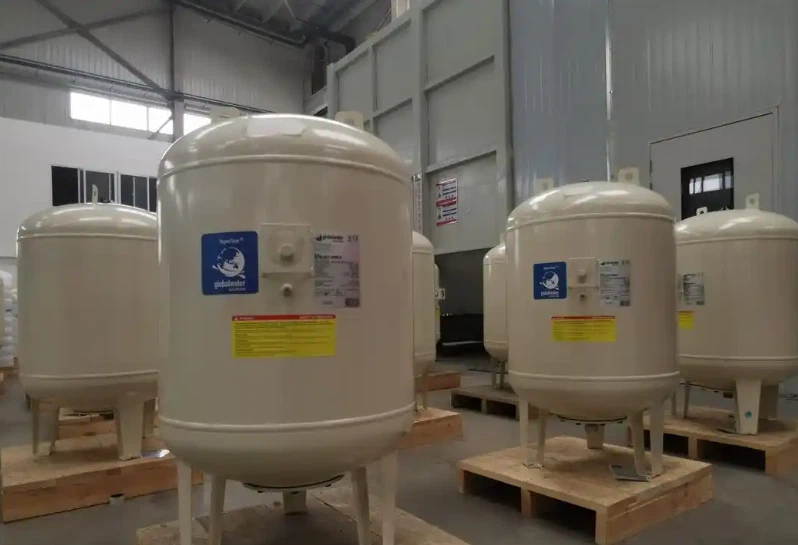

চাপ জাহাজ এবং ট্যাংক: SA517 গ্রেড B-এর জন্য প্রধান আবেদন হল অ-ফায়ারড প্রেসার ভেসেল এবং বিভিন্ন ট্যাঙ্ক তৈরি করা। এর উচ্চ শক্তি-থেকে-ওজন অনুপাত জাহাজের নকশায় পাতলা দেয়াল তৈরির অনুমতি দেয়, এটিকে চাহিদাপূর্ণ অবস্থার জন্য উপযুক্ত করে তোলে।
বয়লার: এটি ফিউশন ওয়েল্ডেড বয়লারের জন্য একটি প্রমিত উপাদান, যেখানে এর বৈশিষ্ট্যগুলি চাপের মধ্যে স্থায়িত্ব এবং নিরাপত্তা নিশ্চিত করে।
ক্রায়োজেনিক স্টোরেজ এবং পরিবহন: কম তাপমাত্রায় এর ভাল শক্ততা বৈশিষ্ট্য এটিকে ট্যাঙ্কে, সেইসাথে রাস্তা এবং রেলের ট্যাঙ্কারগুলিতে তরল গ্যাস এবং অন্যান্য ক্রায়োজেনিক পদার্থের সঞ্চয় এবং পরিবহনের জন্য একটি আদর্শ খাদ করে তোলে।
শিল্প ব্যবহার
এর উচ্চ শক্তি এবং স্থায়িত্বের কারণে, SA517 গ্রেড বি ইস্পাতটি বেশ কয়েকটি ভারী শিল্পে ব্যবহৃত হয়, যার মধ্যে রয়েছে:
পেট্রোকেমিক্যাল এবং তেল ও গ্যাস: উচ্চ চাপ এবং বিভিন্ন তাপমাত্রা সহ্য করতে হবে এমন সরঞ্জামগুলির জন্য।
পারমাণবিক শক্তি: পারমাণবিক বিদ্যুৎ কেন্দ্রে যান্ত্রিক মডিউল সমর্থন এবং অন্যান্য গুরুত্বপূর্ণ উপাদানগুলির জন্য ব্যবহৃত হয়।
নির্মাণ এবং ভারী যন্ত্রপাতি: যদিও A514 সমতুল্য কাঠামোগত কাজের জন্য বেশি সাধারণ, A517 গ্রেড B কিছু ভারী-ডিউটি অ্যাপ্লিকেশন যেমন খননকারী, খনির সরঞ্জাম, এবং খনিজ পরিবহন যানে ব্যবহৃত হয় যেখানে শক্তি এবং স্থায়িত্ব সর্বাগ্রে।
সম্পূর্ণ স্পেসিফিকেশন এবং বিস্তারিত অনুরোধে উপলব্ধ. উপরের তথ্য শুধুমাত্র নির্দেশিকা উদ্দেশ্যে প্রদান করা হয়. নির্দিষ্ট নকশা প্রয়োজনীয়তার জন্য আমাদের প্রযুক্তিগত বিক্রয় কর্মীদের সাথে যোগাযোগ করুন.
SA517 গ্রেড B-এর প্রধান রাসায়নিক উপাদানগুলো কী কী?
মূল রাসায়নিক উপাদানগুলির মধ্যে রয়েছে কার্বন (C: 0.15-0.21%), ম্যাঙ্গানিজ (Mn: 0.85-1.15%), সিলিকন (Si: 0.15-0.35%), ক্রোমিয়াম (Cr: 0.80-1.10%), molybdenum (Mo: 0.45% এবং surusphos এর ছোট পরিমাণ), এবং .
SA517 গ্রেড B-এর সাধারণ অ্যাপ্লিকেশনগুলি কী কী?
এটি ব্যাপকভাবে চাপের জাহাজ, বয়লার শেল, স্টিম ড্রাম, এবং অফশোর তেল ও গ্যাস সরঞ্জাম তৈরিতে ব্যবহৃত হয়, সেইসাথে পেট্রোকেমিক্যাল এবং বিদ্যুৎ উৎপাদন শিল্পে উচ্চ-তাপমাত্রা এবং উচ্চ{{1}চাপ প্রতিরোধের প্রয়োজন হয়৷
SA517 গ্রেড বি প্লেটের জন্য কোন পৃষ্ঠের অবস্থার প্রয়োজন?
প্লেটগুলির একটি পরিষ্কার পৃষ্ঠ থাকা উচিত যা স্কেল, মরিচা, তেল, গ্রীস এবং অন্যান্য দূষকমুক্ত। সাধারণ পৃষ্ঠের ফিনিশের মধ্যে রয়েছে গরম-ঘূর্ণিত, আচারযুক্ত এবং তেলযুক্ত, বা শট-ভাল ঢালাইযোগ্যতা এবং আবরণ আনুগত্য নিশ্চিত করার জন্য ব্লাস্ট করা।
SA517 গ্রেড B এর প্রসারণের প্রয়োজনীয়তা কী?
ASME SA-517 অনুযায়ী এটির জন্য 50 মিমি (2 ইঞ্চি) মধ্যে ন্যূনতম 16% প্রসারিত হওয়া প্রয়োজন। এই প্রসারণ নিশ্চিত করে যে উপাদানটির ক্র্যাকিং ছাড়াই বিকৃতি সহ্য করার জন্য যথেষ্ট নমনীয়তা রয়েছে।
SA517 গ্রেড বি প্লেটের গুণমান কিভাবে পরিদর্শন করবেন?
সাধারণ মানের পরিদর্শনের মধ্যে রয়েছে রাসায়নিক রচনা বিশ্লেষণ (স্পেকট্রোস্কোপির মাধ্যমে), যান্ত্রিক সম্পত্তি পরীক্ষা (টেনসিল, প্রভাব, কঠোরতা পরীক্ষা), অভ্যন্তরীণ ত্রুটিগুলির জন্য অতিস্বনক পরীক্ষা (UT) এবং পৃষ্ঠের ত্রুটিগুলির জন্য চাক্ষুষ পরিদর্শন।
SA517 গ্রেড B-এর সর্বোচ্চ পরিষেবা তাপমাত্রা কত?
এর সর্বোচ্চ ক্রমাগত পরিষেবা তাপমাত্রা প্রায় 450 ডিগ্রি (842 ডিগ্রি ফারেনহাইট)। এই তাপমাত্রার বাইরে, উপাদানের শক্তি এবং দৃঢ়তা হ্রাস পেতে পারে, যা দীর্ঘমেয়াদী কাঠামোগত স্থিতিশীলতা এবং কর্মক্ষমতাকে প্রভাবিত করে।
SA517 গ্রেড B কোন মানগুলি মেনে চলে?
এটি আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (ASME) বয়লার এবং প্রেসার ভেসেল কোড, বিশেষ করে ASME SA-517 মেনে চলে৷ এই মান চাপ জাহাজের জন্য উচ্চ-শক্তি কার্বন এবং খাদ ইস্পাত প্লেটের প্রয়োজনীয়তা নির্দিষ্ট করে।
SA517 গ্রেড B-এর Brinell কঠোরতা কত?
SA517 গ্রেড B-এর সাধারণ ব্রিনেল কঠোরতা (HB) 207 থেকে 269 পর্যন্ত। এই কঠোরতা পরিসর শক্তি এবং নমনীয়তার ভারসাম্য বজায় রাখে, যা উপাদানটিকে ভারী-ডিউটি স্ট্রাকচারাল অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
SA517 গ্রেড বি ঝালাইযোগ্য? যদি হ্যাঁ, কোন ঢালাই পদ্ধতি সুপারিশ করা হয়?
হ্যাঁ, এটি ঝালাইযোগ্য। প্রস্তাবিত ঢালাই পদ্ধতির মধ্যে রয়েছে শিল্ডেড মেটাল আর্ক ওয়েল্ডিং (SMAW), গ্যাস মেটাল আর্ক ওয়েল্ডিং (GMAW), ফ্লাক্স-কোরড আর্ক ওয়েল্ডিং (FCAW), এবং সঠিক প্রিহিট সহ ডুবন্ত আর্ক ওয়েল্ডিং (SAW)।
SA517 গ্রেড B-এর সর্বনিম্ন প্রসার্য শক্তি কত?
SA517 গ্রেড B-এর ন্যূনতম প্রসার্য শক্তি রয়েছে 690 MPa (100,000 psi) এবং ন্যূনতম ফলন শক্তি 517 MPa (75,000 psi), ভারী লোড এবং উচ্চ -চাপের পরিস্থিতিতে উচ্চ কাঠামোগত অখণ্ডতা নিশ্চিত করে৷
