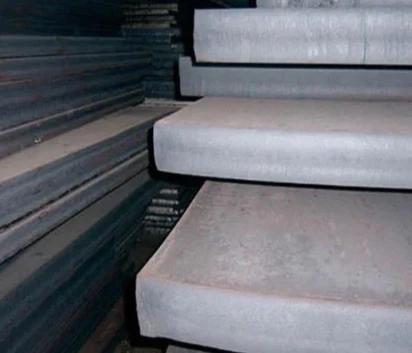

SA516 গ্রেড 65(বা ASME SA-516 গ্রেড 65) হল একটি উচ্চ-মানের কার্বন ইস্পাত প্লেট যা মাঝারি এবং নিম্ন তাপমাত্রায় কাজ করা ঢালাই চাপের জাহাজ এবং বয়লারগুলিতে ব্যবহারের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
কী স্পেসিফিকেশন
মানদণ্ড:ASME SA-516 এবং ASTM A516 মেনে চলে।
তাপ চিকিত্সা:1.5 ইঞ্চি (40 মিমি) এর চেয়ে পুরু প্লেটগুলিকে অবশ্যই স্বাভাবিক করতে হবে যাতে খাঁজের শক্ততা এবং শস্যের গঠন উন্নত হয়। পাতলা প্লেটগুলি প্রায়ই "-ঘূর্ণিত" হিসাবে সরবরাহ করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
রাসায়নিক প্রয়োজনীয়তা
| উপাদান | এসএ 516 জিআর 65 (গ্রেড 450) |
|---|---|
| কার্বন, সর্বোচ্চ রচনা % | |
| 1/2 ইঞ্চি (12.5 মিমি) এবং কম | 0.24 |
| 1/2 থেকে 2 ইঞ্চির বেশি। (12.5 থেকে 50 মিমি), সহ | 0.26 |
| 2 থেকে 4 ইঞ্চির বেশি। (50 থেকে 100 মিমি), সহ | 0.28 |
| 4 থেকে 8 ইঞ্চি (100 থেকে 200 মিমি), সহ | 0.29 |
| 8 ইঞ্চির বেশি (200 মিমি) | 0.29 |
| ম্যাঙ্গানিজ, সর্বোচ্চ | |
| 1/2 (12.5) এবং নীচে: | |
| তাপ বিশ্লেষণ | 0.85-1.20 |
| পণ্য বিশ্লেষণ | 0.79-1.30 |
| 1/2 ইঞ্চির বেশি (12.5) | |
| তাপ বিশ্লেষণ | 0.85-1.20 |
| পণ্য বিশ্লেষণ | 0.79-1.30 |
| ফসফরাস, সর্বোচ্চ | 0.025 |
| সালফার, সর্বোচ্চ | 0.025 |
| সিলিকন | |
| তাপ বিশ্লেষণ | 0.15-0.40 |
| পণ্য বিশ্লেষণ | 0.13-0.45 |
প্রসার্য প্রয়োজনীয়তা
| এসএ 516 জিআর 65 (গ্রেড 450) |
|
|---|---|
| প্রসার্য শক্তি, ksi (MPa) | 65-85(450-585) |
| ফলন শক্তি, min.B ksi (MPa) | 35(240) |
| 8 ইঞ্চিতে প্রসারিত। (200 মিমি), মিনিট, % | 19 |
| প্রসারণ 2 ইঞ্চি (50 মিমি), মিনিট, % | 23 |
প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প
পেট্রোকেমিক্যাল শিল্প: উচ্চ-চাপের চুল্লি, হাইড্রোক্র্যাকিং চুল্লি, এবং উচ্চ-চাপ বিভাজকগুলির মতো মূল সরঞ্জাম তৈরিতে ব্যবহৃত হয়। এটি তেল পরিশোধন এবং উচ্চ চাপ (10-30MPa), মাঝারি তাপমাত্রা (300-400 ডিগ্রি), এবং হাইড্রোজেন সালফাইডের মতো ক্ষয়কারী মিডিয়া জড়িত প্রাকৃতিক গ্যাস প্রক্রিয়াকরণে কাজের অবস্থার জন্য উপযুক্ত। ইতিমধ্যে, এটি উচ্চ-চাপের গ্যাস স্টোরেজ ট্যাঙ্ক (হাইড্রোজেন, ক্লোরিন, ইত্যাদির জন্য) এবং রাসায়নিক কাঁচামালের জন্য উচ্চ-চাপ ট্রান্সমিশন পাইপলাইন উত্পাদন করতে ব্যবহার করা যেতে পারে, উত্পাদন ধারাবাহিকতা এবং নিরাপত্তা নিশ্চিত করে।
বয়লার এবং প্রেসার ভেসেল শিল্প: ASME বয়লার এবং প্রেসার ভেসেল কোডের সাথে সঙ্গতিপূর্ণ, এটি পাওয়ার স্টেশন বয়লার, পারমাণবিক বিদ্যুৎ কেন্দ্রের ক্লাস 2/3 উপাদান এবং সাধারণ চাপের জাহাজ তৈরিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি মাঝারি-নিম্ন তাপমাত্রা এবং উচ্চ-চাপের লোড সহ্য করতে পারে এবং বিভিন্ন ঢালাই কাঠামোর সরঞ্জামের জন্য উপযুক্ত।
স্টোরেজ সরঞ্জাম শিল্প: স্টোরেজ ট্যাঙ্কের জন্য প্রযোজ্য যেগুলি API 650 এবং API 620 মান পূরণ করে, বিশেষত নিম্ন-তাপমাত্রা এবং উচ্চ-চাপের মিডিয়া যেমন এলপিজি (তরলীকৃত পেট্রোলিয়াম গ্যাস) সংরক্ষণের জন্য উপযুক্ত। এর চমৎকার কম-তাপমাত্রার শক্ততা ফুটো হওয়ার ঝুঁকি কমায়।
ধাতুবিদ্যা এবং ভারী যন্ত্রপাতি শিল্প: ধাতববিদ্যায় উচ্চ-চাপের জলের ডিস্কেলিং সিস্টেম এবং ভারী যন্ত্রপাতিগুলির জন্য উচ্চ-চাপের জলবাহী ট্যাঙ্কগুলির জন্য চাপের জাহাজগুলিতে ব্যবহৃত হয়৷ এটি উচ্চ-চাপ তরল প্রভাব এবং দীর্ঘ-লোড সহ্য করতে পারে, সরঞ্জাম রক্ষণাবেক্ষণ চক্রকে প্রসারিত করে।
অন্যান্য শিল্প ক্ষেত্র: ফার্মাসিউটিক্যালস, রিফাইনিং, এবং চিনি তৈরির মতো শিল্পে, এটি বিভিন্ন মাঝারি-নিম্ন তাপমাত্রার চাপ- বহনকারী যন্ত্রপাতি তৈরি করতে ব্যবহৃত হয়, যা উপাদানের শক্ততা এবং জোড়যোগ্যতার জন্য শিল্পের মূল প্রয়োজনীয়তা পূরণ করে।
মূল আবেদন শর্তাবলী
তাপমাত্রার অবস্থা: মাঝারি-নিম্ন তাপমাত্রায় কাজের অবস্থার জন্য উপযুক্ত, নিম্ন ডিজাইনের তাপমাত্রার সীমা -45 ডিগ্রি এবং একটি উপরের সীমা 450 ডিগ্রির বেশি নয় (উচ্চ তাপমাত্রায় গ্রাফিটাইজেশন ব্লিটমেন্ট হওয়ার সম্ভাবনা থাকে)। সর্বোচ্চ পরিষেবা তাপমাত্রা বিভিন্ন মান অনুযায়ী পরিবর্তিত হয়; উদাহরণস্বরূপ, এটি ASME Ⅷ-1 স্ট্যান্ডার্ডের অধীনে 1000 ডিগ্রি ফারেনহাইট (প্রায় 538 ডিগ্রি) অতিক্রম করে না।
চাপের অবস্থা: সর্বোচ্চ অনুমোদিত চাপ অবশ্যই তাপমাত্রার সাথে মেলে। 20-100 ডিগ্রীতে সর্বাধিক গ্রহণযোগ্য চাপ 18.6ksi, এবং তাপমাত্রা বৃদ্ধির সাথে সাথে চাপ ধীরে ধীরে হ্রাস পায়। জাহাজের সাধারণ কাজের চাপ 6.4MPa অতিক্রম করে না।
মাঝারি শর্ত: এটা সীমিত জারা প্রতিরোধের আছে. আর্দ্র বা ক্ষয়কারী পরিবেশে প্রতিরক্ষামূলক ব্যবস্থা (পেইন্টিং, ইপক্সি লেপ, গ্যালভানাইজিং, ইত্যাদি) প্রয়োজন; অম্লীয় পরিবেশে 309L স্টেইনলেস স্টিলের ওভারলে ঢালাই প্রয়োজন, এবং সমুদ্রের জল মিডিয়ার জন্য ক্যাথোডিক সুরক্ষা ব্যবস্থা গ্রহণ করা উচিত।
উপাদান স্ট্যান্ডার্ড শর্তাবলী: ASTM A516/A516M এবং ASME SA-516/SA-516M মান মেনে চলতে হবে, একটি কার্বন সমতুল্য (CE) 0.43% এর কম বা সমান যাতে ভাল ঢালাইযোগ্যতা নিশ্চিত করা যায় এবং ঢালাইয়ের ফাটল এড়ানো যায়।
প্রক্রিয়াকরণ এবং পরীক্ষার শর্তাবলী: 5-500 মিমি পুরুত্ব এবং 4600 মিমি থেকে কম বা সমান প্রস্থের প্লেটগুলিকে স্বাভাবিককরণের চিকিত্সার মধ্য দিয়ে যেতে হবে; কারখানা ছাড়ার আগে, তাদের কোন ত্রুটি নিশ্চিত করতে এবং একটি মিল পরীক্ষার শংসাপত্র প্রদান করতে অতিস্বনক পরীক্ষা, Charpy প্রভাব পরীক্ষা, ইত্যাদি পাস করতে হবে।
সম্পূর্ণ স্পেসিফিকেশন এবং বিস্তারিত অনুরোধে উপলব্ধ. উপরের তথ্য শুধুমাত্র নির্দেশিকা উদ্দেশ্যে প্রদান করা হয়. নির্দিষ্ট নকশা প্রয়োজনীয়তার জন্য আমাদের প্রযুক্তিগত বিক্রয় কর্মীদের সাথে যোগাযোগ করুন.
SA516 গ্রেড 65 প্রধানত শিল্প অ্যাপ্লিকেশনের জন্য কি ব্যবহৃত হয়?
SA516 গ্রেড 65 প্রাথমিকভাবে চাপের জাহাজ, বয়লার এবং স্টোরেজ ট্যাঙ্ক তৈরির জন্য ব্যবহৃত হয়। এটি তেল, গ্যাস এবং পেট্রোকেমিক্যাল শিল্পে ব্যাপকভাবে প্রয়োগ করা চমৎকার দৃঢ়তা এবং ঢালাইযোগ্যতার কারণে নিম্ন তাপমাত্রার পরিষেবার জন্য উপযুক্ত।
SA516 গ্রেড 65-এর মূল রাসায়নিক গঠনের প্রয়োজনীয়তাগুলি কী কী?
এর প্রধান রাসায়নিক উপাদানগুলির মধ্যে রয়েছে কার্বন (সর্বোচ্চ 0.28%), ম্যাঙ্গানিজ (1.20-1.50%), ফসফরাস (সর্বোচ্চ 0.035%), সালফার (সর্বোচ্চ 0.035%), সিলিকন (0.15-0.40%), এবং যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করার জন্য অন্যান্য উপাদানের পরিমাণ।
SA516 গ্রেড 65 এর সর্বনিম্ন প্রসার্য শক্তি কত?
SA516 গ্রেড 65-এর সর্বনিম্ন প্রসার্য শক্তি হল 450 MPa (65 ksi)। এই উচ্চ প্রসার্য শক্তি এটিকে কঠোর নিরাপত্তা মান পূরণ করে, শিল্প সরঞ্জামগুলিতে উচ্চ চাপ এবং ভারী লোড সহ্য করতে সক্ষম করে।
SA516 গ্রেড 65 কি ওয়েল্ডযোগ্য? যদি হ্যাঁ, সাধারণত কোন ঢালাই পদ্ধতি ব্যবহার করা হয়?
হ্যাঁ, SA516 গ্রেড 65 এর ভাল ওয়েল্ডেবিলিটি রয়েছে। সাধারণ ঢালাই পদ্ধতির মধ্যে রয়েছে শিল্ডেড মেটাল আর্ক ওয়েল্ডিং (SMAW), গ্যাস মেটাল আর্ক ওয়েল্ডিং (GMAW), ফ্লাক্স-কোরড আর্ক ওয়েল্ডিং (FCAW), এবং নিমজ্জিত আর্ক ওয়েল্ডিং (SAW)।
SA516 গ্রেড 65 এর সর্বনিম্ন ফলন শক্তি কত?
SA516 গ্রেড 65-এর সর্বনিম্ন ফলন শক্তি হল 290 MPa (42 ksi)। এই প্যারামিটারটি নিশ্চিত করে যে উপাদানটির যথেষ্ট অনমনীয়তা এবং কাজের অবস্থার অধীনে বিকৃতির প্রতিরোধ ক্ষমতা রয়েছে।
কোন মান SA516 গ্রেড 65 এর জন্য প্রয়োজনীয়তাগুলি নির্দিষ্ট করে?
SA516 গ্রেড 65 আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (ASME) স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট করা হয়েছে, বিশেষ করে ASME SA-516/SA-516M। এই মান মাঝারি এবং নিম্ন-তাপমাত্রা পরিষেবার জন্য চাপ জাহাজের জন্য কার্বন ইস্পাত প্লেট কভার করে।
SA516 গ্রেড 65-এর সর্বোচ্চ পরিষেবা তাপমাত্রা কত?
SA516 গ্রেড 65-এর সর্বোচ্চ পরিষেবা তাপমাত্রা সাধারণত 450 ডিগ্রি (842 ডিগ্রি ফারেনহাইট)। এই তাপমাত্রার বাইরে, এর যান্ত্রিক বৈশিষ্ট্যগুলি হ্রাস পেতে পারে, যা সরঞ্জামগুলির সুরক্ষা এবং স্থায়িত্বকে প্রভাবিত করে।
SA516 গ্রেড 65-এর জন্য প্রভাব পরীক্ষার প্রয়োজনীয়তা কী?
SA516 গ্রেড 65 এর জন্য Charpy V-খাঁজের প্রভাব পরীক্ষা প্রয়োজন। ন্যূনতম প্রভাব শক্তি 27 J (20 ft-lb) নির্দিষ্ট পরীক্ষা তাপমাত্রায়, সাধারণত -10 ডিগ্রি (14 ডিগ্রি ফারেনহাইট) বা কম, ভাল নিম্ন-তাপমাত্রা শক্ততা নিশ্চিত করে।
SA516 গ্রেড 65 কি কম-তাপমাত্রার পরিবেশে ব্যবহার করা যেতে পারে? যদি হ্যাঁ, সর্বনিম্ন তাপমাত্রা কত?
হ্যাঁ, এটি নিম্ন-তাপমাত্রার পরিবেশের জন্য উপযুক্ত। সর্বনিম্ন পরিষেবার তাপমাত্রা প্লেটের পুরুত্ব এবং প্রভাব পরীক্ষার ফলাফলের উপর নির্ভর করে, সাধারণত -মানক গ্রেডের জন্য 30 ডিগ্রি (-22 ডিগ্রি ফারেনহাইট) পর্যন্ত, নিম্ন-তাপমাত্রার কঠোরতা চাহিদা পূরণ করে।
SA516 গ্রেড 65 প্লেটের সাধারণ পুরুত্বের পরিসীমা কী?
SA516 গ্রেড 65 প্লেটের পুরুত্ব সাধারণত 6 মিমি থেকে 200 মিমি (0.236 ইঞ্চি থেকে 7.874 ইঞ্চি) পর্যন্ত হয়ে থাকে। মোটা প্লেটগুলিকে সমস্ত উপাদান জুড়ে অভিন্ন যান্ত্রিক বৈশিষ্ট্য নিশ্চিত করতে অতিরিক্ত তাপ চিকিত্সার প্রয়োজন হতে পারে।
